Engineering Data Management

.

Aufgabenstellung:

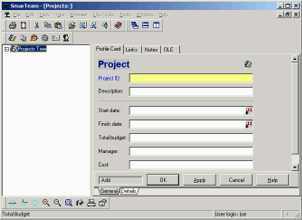

Das Enineering Data Management System SmarTeam der Firma SmartSolutions musste für einen Kunden um Funktionalitäten zur Erstellung von Stücklisten aus dem CAD-System SolidWorks erweitert werden. Mit dem System sollten Artikel die aus dem PPS-System übernommen wurden in der Stückliste dargestellt werden können.

Lösung:
Die Verbindung von Artikeln die in einem  PPS-System verwaltet werden mit den zugehörigen Geometrien kann nur durch eine mehrdimensionale Zuordnung gelöst werden.
Da nicht jeder Artikel im PPS-System als CAD-Geometrie vorliegt (z.B. das Öl in einem Getriebe) muss eine Zwischenschicht zur Zuordung von Artikel und Geometrie geschaffen werden. Das gängige Mittel zur Kopplung von Zeichnungsverwaltung ist in der Regel die Stückliste. Diese Stücklisten werden jedoch in modernen PPS-Systemen von einer integrierten Konfiguratorkomponente aus einer Maximalstückliste erzeugt und sind nicht mit den Konstrukionsstücklisten kompatibel. Daraus entsteht die Notwendigkeit beide Stücklistenarten getrennt zu pflegen und über die Artikelinformationen zu koppeln.
Die Funktionalitäten des EDM Systems wurden dazu durch Verwendung einer intelligenten Komponente an die Bedürfnisse des Kunden angepasst.

Technologie:
Die Komponente wurde unter Visual Basic als COM Server implementiert. EDM- und PPS-System laufen auf einer Oracle Datenbank.
